銅管端子 HUPD90
發布時間：2019-03-14 瀏覽次數：84次 作者：023web
銅管端子 HUPD90
冷壓端子,銅管端子,直角端子
產品材質,HUP銅管端子采用優質紫銅制成,導電性良好,,耐久性不易老化.
產品特點:采用優質亞光電鍍,防銹時間大大加長,無鋒利部位；配套華展端子鉗即可壓緊電線,接線美觀,
產品顏色:見實物圖片
國際認證:歐盟RoHS環保認證,歐洲CE認證.
產品特性:品質優良,壓緊后不斷裂松開,-40度耐熱至150度正常使用.
使用方法:將電線剝開外皮,穿入端子后銅管,使用端子鉗壓緊即可.
特性:
管端尺寸適于細絞線，標準 VDE60228（如VDE 0295 第 5、6 類）
HUP內孔擴大型，易于插入電纜
不帶窺視孔的電纜端子，型號：HUP35D-8/N
Hole for eyes
細絞線截面圖
優勢：
在受到機械應力時或在強振下連接，同樣可以實現最優的穩定性。
維修和維護工作較少。應用領域更為廣泛。

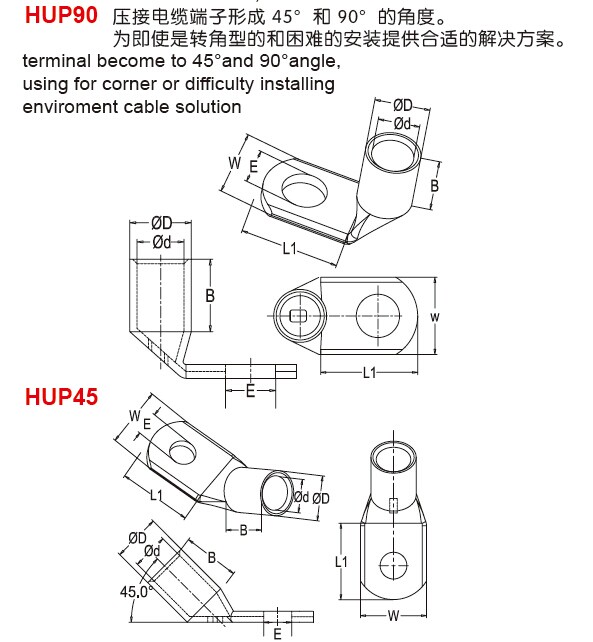

壓接電纜端子形成 45°和 90°的角度。
為即使是轉角型的和困難的安裝提供合適的解決方案。
| 90度-型 號Item No. | E | Dφ | dφ | W | B | L1 |
| HUPD90-10/5 | 5.3 | 8 | 5.5 | 12 | 14 | 13.5 |
| HUPD90-10/6 | 6.5 | 8 | 5.5 | 12 | 14 | 13.5 |
| HUPD90-10/8 | 8.5 | 8 | 5.5 | 16 | 14 | 18.5 |
| HUPD90-10/10 | 10.5 | 8 | 5.5 | 16 | 14 | 22.5 |
| HUPD90-10/12 | 13 | 8 | 5.5 | 19 | 14 | 22.5 |
| HUPD90-16/5 | 5.3 | 9.5 | 6.6 | 13 | 15 | 13.5 |
| HUPD90-16/6 | 6.5 | 9.5 | 6.6 | 13 | 15 | 13.5 |
| HUPD90-16/8 | 8.5 | 9.5 | 6.6 | 16 | 15 | 20 |
| HUPD90-16/10 | 10.5 | 9.5 | 6.6 | 17 | 15 | 24 |
| HUPD90-16/12 | 13 | 9.5 | 6.6 | 19 | 15 | 24 |
| HUPD90-25/5 | 5.3 | 11 | 7.9 | 15 | 17 | 15 |
| HUPD90-25/6 | 6.5 | 11 | 7.9 | 15 | 17 | 15 |
| HUPD90-25/8 | 8.5 | 11 | 7.9 | 17 | 17 | 20 |
| HUPD90-25/10 | 10.5 | 11 | 7.9 | 17 | 17 | 24 |
| HUPD90-25/12 | 13 | 11 | 7.9 | 19 | 17 | 24 |
| HUPD90-35/6 | 6.5 | 12.5 | 9.2 | 17 | 19 | 15 |
| HUPD90-35/8 | 8.5 | 12.5 | 9.2 | 18 | 19 | 20 |
| HUPD90-35/10 | 10.5 | 12.5 | 9.2 | 18 | 19 | 24 |
| HUPD90-35/12 | 13 | 12.5 | 9.2 | 19 | 19 | 24 |
| HUPD90-35/14 | 15 | 12.5 | 9.2 | 21 | 19 | 24 |
| HUPD90-50/6 | 6.5 | 15 | 11 | 21 | 21 | 20 |
| HUPD90-50/8 | 8.5 | 15 | 11 | 21 | 21 | 20 |
| HUPD90-50/10 | 10.5 | 15 | 11 | 21 | 21 | 24 |
| HUPD90-50/12 | 13 | 15 | 11 | 21 | 21 | 26 |
| HUPD90-50/14 | 15 | 15 | 11 | 23 | 21 | 26 |
| HUPD90-50/16 | 17 | 15 | 11 | 28 | 21 | 26 |
| HUPD90-70/8 | 8.5 | 17 | 13 | 25 | 25 | 20 |
| HUPD90-70/10 | 10.5 | 17 | 13 | 25 | 25 | 24 |
| HUPD90-70/12 | 13 | 17 | 13 | 25 | 25 | 26 |
| HUPD90-70/14 | 15 | 17 | 13 | 25 | 25 | 26 |
| HUPD90-70/16 | 17 | 17 | 13 | 25 | 25 | 26 |
| HUPD90-95/8 | 8.5 | 19 | 14.5 | 28 | 26 | 24 |
| HUPD90-95/10 | 10.5 | 19 | 14.5 | 28 | 26 | 24 |
| HUPD90-95/12 | 13 | 19 | 14.5 | 28 | 26 | 26 |
| HUPD90-95/14 | 15 | 19 | 14.5 | 28 | 26 | 26 |
| HUPD90-95/16 | 17 | 19 | 14.5 | 28 | 26 | 26 |
| HUPD90-120/8 | 8.5 | 21 | 16.2 | 30 | 30 | 28 |
| HUPD90-120/10 | 10.5 | 21 | 16.2 | 30 | 30 | 28 |
| HUPD90-120/12 | 13 | 21 | 16.2 | 30 | 30 | 30 |
| HUPD90-120/14 | 15 | 21 | 16.2 | 30 | 30 | 30 |
| HUPD90-120/16 | 17 | 21 | 16.2 | 30 | 30 | 30 |
| HUPD90-120/20 | 21 | 21 | 16.2 | 36 | 30 | 30 |
| HUPD90-150/8 | 8.5 | 23 | 18 | 34 | 32 | 31 |
| HUPD90-150/10 | 10.5 | 23 | 18 | 34 | 32 | 31 |
| HUPD90-150/12 | 13 | 23 | 18 | 34 | 32 | 34 |
| HUPD90-150/14 | 15 | 23 | 18 | 34 | 32 | 37 |
| HUPD90-150/16 | 17 | 23 | 18 | 34 | 32 | 37 |
| HUPD90-150/20 | 21 | 23 | 18 | 40 | 32 | 37 |
| HUPD90-185/10 | 10.5 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/12 | 13 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/14 | 15 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/16 | 17 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/20 | 21 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-240/10 | 10.5 | 28 | 23.1 | 41 | 44 | 33 |
| HUPD90-240/12 | 13 | 28 | 23.1 | 41 | 44 | 33 |
| HUPD90-240/14 | 15 | 28 | 23.1 | 41 | 44 | 39 |
| HUPD90-240/16 | 17 | 28 | 23.1 | 41 | 44 | 39 |
| HUPD90-240/20 | 21 | 28 | 23.1 | 41 | 44 | 39 |
| HUPD90-300/12 | 13 | 32 | 26.1 | 47 | 44 | 41 |
| HUPD90-300/14 | 15 | 32 | 26.1 | 47 | 44 | 41 |
| HUPD90-300/16 | 17 | 32 | 26.1 | 47 | 44 | 41 |
| HUPD90-300/20 | 21 | 32 | 26.1 | 47 | 44 | 41 |
