快速軟管接頭 BGQ
發布時間：2019-03-14 瀏覽次數：83次 作者：023web

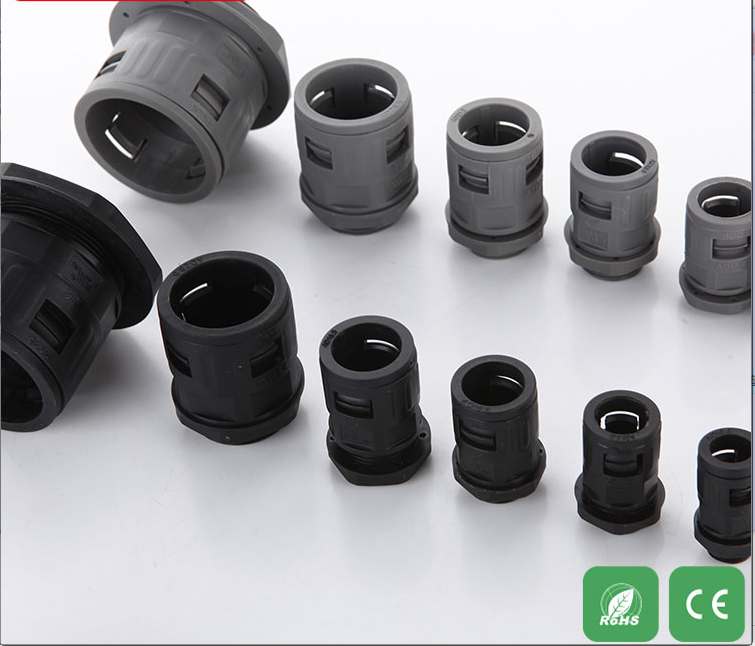

快速軟管接頭 BGQ
軟管接頭,快速接頭
螺紋規格:公制螺紋(Metric)/德制螺紋(PG)/英制螺紋(G)
產品材質:尼龍66(NYLON66)原料制成
產品認證:歐洲CE,ROHS
防火等級:UL94V-2
顏色種類:黑色Ral9005、灰色Ral7037.
工作溫度:-40°C至85°C
產品特性:裝卸只需撥插無需工具
備 注:含螺母,不帶防水墊片,需外購

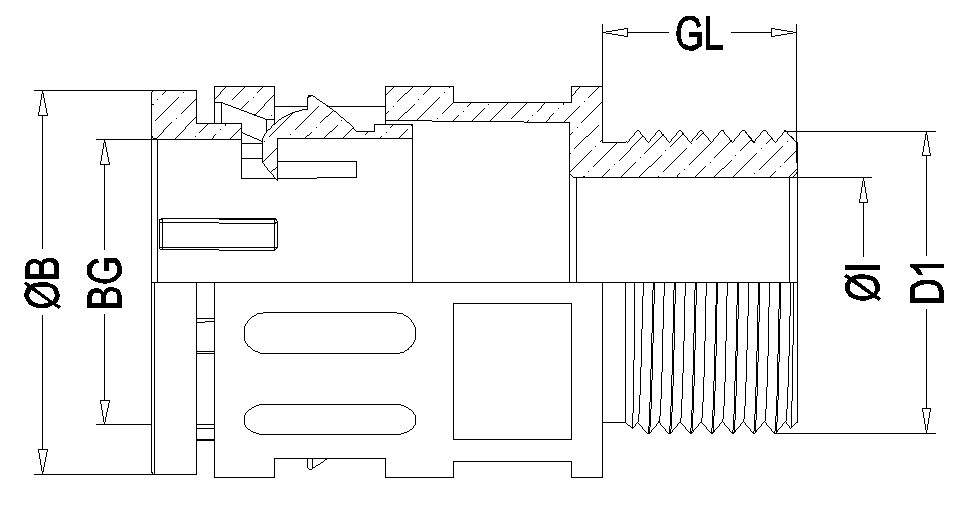

型號 Item No . | 螺紋規格
Thread | 對應軟管
Tubing
outer
BG | 螺紋外徑
Thread
O.D.
D1 | 螺紋長度
Thread
Length
GL | 內孔徑
Smallest
inner
I
Φ | 外徑
Largest
outer
B
Φ |
黑色 Black
Ral9005 | 深灰色Gray
Ral7037 |
| 公制螺紋BGQ-M |
| BGQ-M12B（BG07） | BGQ-M12G（BG07） | M12*1.5 | BG-07 | 12 | 10 | 7 | 17.0 |
| BGQ-M12B（BG10） | BGQ-M12G（BG10） | M12*1.5 | BG-10 | 12 | 10 | 7 | 20.0 |
| BGQ-M16B（BG07） | BGQ-M16G（BG07） | M16*1.5 | BG-07 | 16 | 10 | 10 | 17.0 |
| BGQ-M16B（BG10） | BGQ-M16G（BG10） | M16*1.5 | BG-10 | 16 | 10 | 12 | 20.0 |
| BGQ-M16B（BG12） | BGQ-M16G（BG12） | M16*1.5 | BG-12 | 16 | 10 | 12 | 23.0 |
| BGQ-M18B（BG10） | BGQ-M18G（BG10） | M18*1.5 | BG-10 | 18 | 10 | 10 | 20.0 |
| BGQ-M18B（BG12） | BGQ-M18G（BG12） | M18*1.5 | BG-12 | 18 | 10 | 10 | 23.0 |
| BGQ-M18B（BG15） | BGQ-M18G（BG15） | M18*1.5 | BG-15 | 18 | 11 | 13 | 25.5 |
| BGQ-M20B（BG10） | BGQ-M20G（BG10） | M20*1.5 | BG-10 | 20 | 10 | 12 | 23.0 |
| BGQ-M20B（BG12） | BGQ-M20G（BG12） | M20*1.5 | BG-12 | 20 | 10 | 12 | 23.0 |
| BGQ-M20B（BG15） | BGQ-M20G（BG15） | M20*1.5 | BG-15 | 20 | 11 | 13 | 25.5 |
| BGQ-M20B（BG17） | BGQ-M20G（BG17） | M20*1.5 | BG-17 | 20 | 12 | 15 | 29.5 |
| BGQ-M24B（BG17） | BGQ-M24G（BG17） | M24*1.5 | BG-17 | 24 | 12 | 17 | 29.5 |
| BGQ-M25B（BG17） | BGQ-M25G（BG17） | M25*1.5 | BG-17 | 25 | 12 | 17 | 29.5 |
| BGQ-M25B（BG23） | BGQ-M25G（BG23） | M25*1.5 | BG-23 | 25 | 12 | 20 | 37.0 |
| BGQ-M25B（BG29） | BGQ-M25G（BG29） | M25*1.5 | BG-29 | 25 | 12 | 20 | 37.0 |
| BGQ-M27B（BG23） | BGQ-M27G（BG23） | M27*1.5 | BG-23 | 27 | 12 | 23 | 37.0 |
| BGQ-M30B（BG23） | BGQ-M30G（BG23） | M30*2.0 | BG-23 | 30 | 12 | 23 | 37.0 |
| BGQ-M32B（BG23） | BGQ-M32G（BG23） | M32*1.5 | BG-23 | 32 | 12 | 30 | 37.0 |
| BGQ-M32B（BG29） | BGQ-M32G（BG29） | M32*1.5 | BG-29 | 32 | 12 | 30 | 44.0 |
| BGQ-M36B（BG29） | BGQ-M36G（BG29） | M36*2.0 | BG-29 | 36 | 12 | 30 | 44.0 |
| BGQ-M40B（BG29） | BGQ-M40G（BG29） | M40*1.5 | BG-29 | 40 | 12 | 35 | 51.5 |
| BGQ-M40B（BG36） | BGQ-M40G（BG36） | M40*1.5 | BG-36 | 40 | 12 | 35 | 51.5 |
| BGQ-M48B（BG36) | BGQ-M48G（BG36) | M48*1.5 | BG-36 | 48 | 12 | 35 | 51.5 |
| BGQ-M50B（BG36） | BGQ-M50G（BG36） | M50*1.5 | BG-50 | 50 | 12 | 35 | 51.5 |
| BGQ-M50B（BG48） | BGQ-M50G（BG48） | M50*1.5 | BG-50 | 50 | 12 | 36 | 51.5 |
| BGQ-M56B（BG48） | BGQ-M56G（BG48） | M56*2.0 | BG-63 | 56 | 15 | 48 | 65.5 |
| BGQ-M63B（BG48） | BGQ-M63G（BG48） | M63*1.5 | BG-63 | 63 | 15 | 48 | 65.5 |
| 德制螺紋BGQ-P |
| BGQ-PG7B(BG07) | BGQ-PG7G(BG07) | PG7 | BG-07 | 12.5 | 10 | 7 | 20.0 |
| BGQ-PG7B(BG10) | BGQ-PG7G(BG10) | PG7 | BG-07 | 12.5 | 10 | 7 | 20.0 |
| BGQ-PG9B(BG10) | BGQ-PG9G(BG10) | PG9 | BG-10 | 15.2 | 10 | 7 | 20.0 |
| BGQ-PG11B(BG10) | BGQ-PG11G(BG10) | PG11 | BG-10 | 18.6 | 10 | 7 | 20.0 |
| BGQ-PG11B(BG12) | BGQ-PG11G(BG12) | PG11 | BG-12 | 18.6 | 10 | 13 | 23.0 |
| BGQ-PG13.5B(BG10) | BGQ-PG13.5G(BG10) | PG13.5 | BG-10 | 20.4 | 10 | 13 | 20.0 |
| BGQ-PG13.5B(BG12) | BGQ-PG13.5G(BG12) | PG13.5 | BG-12 | 20.4 | 10 | 13 | 23.0 |
| BGQ-PG13.5B(BG15) | BGQ-PG13.5G(BG15) | PG13.5 | BG-15 | 20.4 | 11 | 14 | 25.5 |
| BGQ-PG13.5B(BG17) | BGQ-PG13.5G(BG17) | PG13.5 | BG-17 | 20.4 | 12 | 16 | 29.5 |
| BGQ-PG16B(BG17) | BGQ-PG16G(BG17) | PG16 | BG-17 | 22.5 | 12 | 16 | 29.5 |
| BGQ-PG21B(BG23) | BGQ-PG21G(BG23) | PG21 | BG-23 | 28.3 | 12 | 24 | 37.0 |
| BGQ-PG29B(BG29) | BGQ-PG29G(BG29) | PG29 | BG-29 | 37.0 | 12 | 30 | 44.0 |
| BGQ-PG36B(BG36) | BGQ-PG36G(BG36) | PG36 | BG-36 | 47.0 | 12 | 37 | 51.5 |
| BGQ-PG42B(BG48) | BGQ-PG42G(BG48) | PG42 | BG-48 | 54.0 | 12 | 44 | 65.5 |
| BGQ-PG48B(BG48) | BGQ-PG48G(BG48) | PG48 | BG-48 | 59.3 | 15 | 48 | 65.5 |
| 德制螺紋BGQ-G |
| BGQ-G3/8B(BG07) | BGQ-G3/8G(BG07) | G3/8 | BG-07 | 16.5 | 10 | 7 | 20.0 |
| BGQ-G1/2B(BG12) | BGQ-G1/2G(BG12) | G1/2 | BG-12 | 21.3 | 10 | 13 | 23.0 |
| BGQ-G1/2B(BG17) | BGQ-G1/2G(BG17) | G1/2 | BG-17 | 21.3 | 12 | 16 | 29.5 |
| BGQ-G3/4B(BG23) | BGQ-G3/4G(BG23) | G3/4 | BG-23 | 26.6 | 12 | 24 | 37.0 |
| BGQ-G1B(BG29) | BGQ-G1G(BG29) | G1 | BG-29 | 33.2 | 12 | 30 | 44.0 |
阻燃型號 Item No . | 螺紋規格 M | 對應軟管 BG | 螺紋外徑 D1 | 螺紋長度 GL | 內孔徑 Φ1 | 外徑 ΦB |
黑色 Black | 深灰色 Gray |
| 公制螺紋BGQ-M |
| BGQ-M12BV0（BG07） | BGQ-M12GV0（BG07） | M12*1.5 | BG-07 | 12 | 10 | 7 | 17.0 |
| BGQ-M12BV0（BG10） | BGQ-M12GV0（BG10） | M12*1.5 | BG-10 | 12 | 10 | 7 | 20.0 |
| BGQ-M16BV0（BG07） | BGQ-M16GV0（BG07） | M16*1.5 | BG-07 | 16 | 10 | 10 | 17.0 |
| BGQ-M16BV0（BG10） | BGQ-M16GV0（BG10） | M16*1.5 | BG-10 | 16 | 10 | 12 | 20.0 |
| BGQ-M16BV0（BG12） | BGQ-M16GV0（BG12） | M16*1.5 | BG-12 | 16 | 10 | 12 | 23.0 |
| BGQ-M18BV0（BG10） | BGQ-M18GV0（BG10） | M18*1.5 | BG-10 | 18 | 10 | 10 | 20.0 |
| BGQ-M18BV0（BG12） | BGQ-M18GV0（BG12） | M18*1.5 | BG-12 | 18 | 10 | 10 | 23.0 |
| BGQ-M18BV0（BG15） | BGQ-M18GV0（BG15） | M18*1.5 | BG-15 | 18 | 11 | 13 | 25.5 |
| BGQ-M20BV0（BG10） | BGQ-M20GV0（BG10） | M20*1.5 | BG-10 | 20 | 10 | 12 | 23.0 |
| BGQ-M20BV0（BG12） | BGQ-M20GV0（BG12） | M20*1.5 | BG-12 | 20 | 10 | 12 | 23.0 |
| BGQ-M20BV0（BG15） | BGQ-M20GV0（BG15） | M20*1.5 | BG-15 | 20 | 11 | 13 | 25.5 |
| BGQ-M20BV0（BG17） | BGQ-M20GV0（BG17） | M20*1.5 | BG-17 | 20 | 12 | 15 | 29.5 |
| BGQ-M24BV0（BG17） | BGQ-M24GV0（BG17） | M24*1.5 | BG-17 | 24 | 12 | 17 | 29.5 |
| BGQ-M25BV0（BG17） | BGQ-M25GV0（BG17） | M25*1.5 | BG-17 | 25 | 12 | 17 | 29.5 |
| BGQ-M25BV0（BG23） | BGQ-M25GV0（BG23） | M25*1.5 | BG-23 | 25 | 12 | 20 | 37.0 |
| BGQ-M25BV0（BG29） | BGQ-M25GV0（BG29） | M25*1.5 | BG-29 | 25 | 12 | 20 | 37.0 |
| BGQ-M27BV0（BG23） | BGQ-M27GV0（BG23） | M27*1.5 | BG-23 | 27 | 12 | 23 | 37.0 |
| BGQ-M30BV0（BG23） | BGQ-M30GV0（BG23） | M30*2.0 | BG-23 | 30 | 12 | 23 | 37.0 |
| BGQ-M32BV0（BG23） | BGQ-M32GV0（BG23） | M32*1.5 | BG-23 | 32 | 12 | 30 | 37.0 |
| BGQ-M32BV0（BG29） | BGQ-M32GV0（BG29） | M32*1.5 | BG-29 | 32 | 12 | 30 | 44.0 |
| BGQ-M36BV0（BG29） | BGQ-M36GV0（BG29） | M36*2.0 | BG-29 | 36 | 12 | 30 | 44.0 |
| BGQ-M40BV0（BG29） | BGQ-M40GV0（BG29） | M40*1.5 | BG-29 | 40 | 12 | 35 | 51.5 |
| BGQ-M40BV0（BG36） | BGQ-M40GV0（BG36） | M40*1.5 | BG-36 | 40 | 12 | 35 | 51.5 |
| BGQ-M50BV0（BG36） | BGQ-M50GV0（BG36） | M50*1.5 | BG-50 | 50 | 12 | 35 | 51.5 |
| BGQ-M50BV0（BG48） | BGQ-M50GV0（BG48） | M50*1.5 | BG-50 | 50 | 12 | 36 | 51.5 |
| BGQ-M56BV0（BG48） | BGQ-M56GV0（BG48） | M56*2.0 | BG-63 | 56 | 15 | 48 | 65.5 |
| BGQ-M63BV0（BG48） | BGQ-M63GV0（BG48） | M63*1.5 | BG-63 | 63 | 15 | 48 | 65.5 |
阻燃型號 Item No . | 螺紋規格
M | 對應軟管BG | 螺紋外徑D1 | 螺紋長度GL | 內孔徑
Φ
1 | 外徑
Φ
B |
黑色 Black | 深灰色 Gray |
| 德制螺紋BGQ-P |
| BGQ-PG7BV0(BG07) | BGQ-PG7GV0(BG07) | PG7 | BG-07 | 12.5 | 10 | 7 | 20.0 |
| BGQ-PG7BV0(BG10) | BGQ-PG7GV0(BG10) | PG7 | BG-07 | 12.5 | 10 | 7 | 20.0 |
| BGQ-PG9BV0(BG10) | BGQ-PG9GV0(BG10) | PG9 | BG-10 | 12.5 | 10 | 7 | 20.0 |
| BGQ-PG11BV0(BG10) | BGQ-PG11GV0(BG10) | PG11 | BG-10 | 18.6 | 10 | 7 | 20.0 |
| BGQ-PG11BV0(BG12) | BGQ-PG11GV0(BG12) | PG11 | BG-12 | 15.2 | 10 | 13 | 23.0 |
| BGQ-PG13.5BV0(BG10) | BGQ-PG13.5GV0(BG10) | PG13.5 | BG-10 | 20.4 | 10 | 13 | 20.0 |
| BGQ-PG13.5BV0(BG12) | BGQ-PG13.5GV0(BG12) | PG13.5 | BG-12 | 20.4 | 10 | 13 | 23.0 |
| BGQ-PG13.5BV0(BG15) | BGQ-PG13.5GV0(BG15) | PG13.5 | BG-15 | 20.4 | 11 | 14 | 25.5 |
| BGQ-PG13.5BV0(BG17) | BGQ-PG13.5GV0(BG17) | PG13.5 | BG-17 | 20.4 | 12 | 16 | 29.5 |
| BGQ-PG16BV0(BG17) | BGQ-PG16GV0(BG17) | PG16 | BG-17 | 22.5 | 12 | 16 | 29.5 |
| BGQ-PG21BV0(BG23) | BGQ-PG21GV0(BG23) | PG21 | BG-23 | 28.3 | 12 | 24 | 37.0 |
| BGQ-PG29BV0(BG29) | BGQ-PG29GV0(BG29) | PG29 | BG-29 | 37.0 | 12 | 30 | 44.0 |
| BGQ-PG36BV0(BG36) | BGQ-PG36GV0(BG36) | PG36 | BG-36 | 47.0 | 12 | 37 | 51.5 |
| BGQ-PG42BV0(BG48) | BGQ-PG42GV0(BG48) | PG42 | BG-48 | 54.0 | 12 | 44 | 65.5 |
| BGQ-PG48BV0(BG48) | BGQ-PG48GV0(BG48) | PG48 | BG-48 | 59.3 | 15 | 48 | 65.5 |
阻燃型號 Item No . | 螺紋規格
M | 對應軟管BG | 螺紋外徑
D1 | 螺紋長度
GL | 內孔徑
Φ
1 | 外徑
Φ
B |
黑色 Black | 深灰色 Gray |
| 德制螺紋BGQ-G |
| BGQ-G3/8V0B(BG07) | BGQ-G3/8V0G(BG07) | G3/8 | BG-07 | 16.5 | 10 | 7 | 20.0 |
| BGQ-G1/2V0B(BG12) | BGQ-G1/2V0G(BG12) | G1/2 | BG-12 | 21.3 | 10 | 13 | 23.0 |
| BGQ-G1/2V0B(BG17) | BGQ-G1/2V0G(BG17) | G1/2 | BG-17 | 21.3 | 12 | 16 | 29.5 |
| BGQ-G3/4V0B(BG23) | BGQ-G3/4V0G(BG23) | G3/4 | BG-23 | 26.6 | 12 | 24 | 37.0 |
| BGQ-G1V0B(BG29) | BGQ-G1V0G(BG29) | G1 | BG-29 | 33.2 | 12 | 30 | 44.0 |
